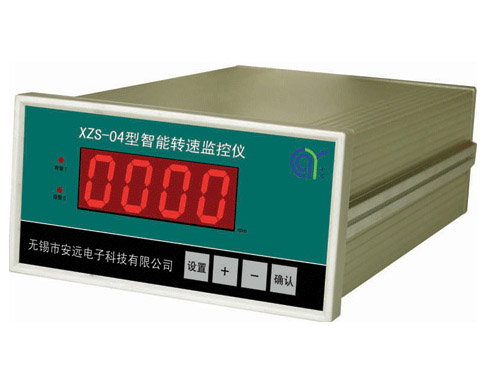

XZS-04型智能轉速監控儀，配接X-CZ磁阻式傳感器、XD系列電渦流傳感器、X-HE霍爾傳感器來監測機組的轉速。應用微處理芯片對信號進行處理，測量準確，性能穩定，能根據用戶的需要擴展功能。旋轉機械特別是蒸汽透平，轉速突然飛升是最危險的情況之一，有可能帶來災難性的后果。機組啟動、停止時的升、降速測量，如何快速通過臨界轉速，都是極其重要的，主要適用于電力、石油、化工等工業部門旋轉機械轉速的監控和保護。本裝置具有高度智能化，實現全面板操作，適宜長期在線監測，無需現場維護。
主要功能
汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的軸轉速的監視和保護.
功能說明：
1. 具有速度測量顯示功能，最大測速99999轉/分，五位數碼管顯示。
2. 報警功能，當所測速度超過任一報警設定值時，前面板相應報警指示燈亮，在后面板輸出開關信號，保護被監控設備。
3. 報警值、齒數、時間可通過前面板按鍵設置。
4. 對超速事件具有存儲功能，以備查詢。
5. 對傳感器或輸入電路故障具有指示功能。
6. 設有自檢功能
7. 設有電壓、電流輸出接口，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。
技術參數：
1. 輸入信號：X-CZ磁阻式傳感器、XD系列電渦流傳感器、X-HE霍爾傳感器，正弦波或脈沖輸入，輸入電壓有效值0.3-20V
2. 顯示方式：3位數碼管顯示，±0.02%×n(n為顯示儀的示值r/min)±1個字
3. 測量范圍：1～99999轉/分，
4. 輸出接口:電流：4～20mA 負載≤500Ω，電壓：1～5VDC 負載≥5KΩ
4. 報警接點容量：AC220V/3A，DC28V/3A
6. 工作環境: 溫度：0～55℃ 相對濕度：≤95%
7. 工作電源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安裝方式: 盤式
9. 整機尺寸：160（寬）×80（高）×250（深）mm
10. 開孔尺寸：152（寬）×75（高）mm
訂貨指南：
1.XZS-04型智能轉速監控儀必須配置X-CZ磁阻式傳感器、XD系列電渦流傳感器
2.選型代號：
XZS-04—A□□—B□□—C□□—D□□—E□□
量程選擇 A□□：
0 1—— 0～3000轉/分
0 2—— 0～3500轉/分
0 3—— 0～4000轉/分
0 4—— 0～4500轉/分（用戶可根據需要另定）
電流輸出 B□□：
0 1—— 4～20mA
0 2—— 0～10mA
傳感器選擇 C□□：
0 1—— X-CZ磁阻式傳感器
0 2—— XD系列電渦流傳感器（當現場不需要零轉速時可不選用）
報警延遲 D□□:
0 1—— 0.1秒
0 2—— 1秒
0 3—— 3秒
齒數選擇 E□□：
0 1—— 48齒
0 2—— 60齒
